LQ300A三相可控硅調壓器

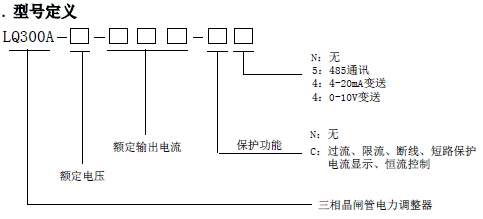

整機選型
項目
型號代碼
代碼含義
1系列
LQ300A-
基本功能：移相調壓、調功一體化，0-10V/4.20mA輸入信號自由設定，
三相線電壓顯示，緩起動、緩關斷時間：0.2~120秒可調
報警輸出：常開1A 250V AC 基本報警：過熱、缺相報警
電源頻率：50Hz/60AHz自主設定
2．負載電源
220-
三相電壓 220V AC±10%
380-
三相電壓 380V AC±10%
440-
三相電壓 440V AC±10%
660-
三相電壓 660V AC±10%
3．電流容量/冷卻方式
040-
每相40A AC， 自冷
080-
每相80A AC， 風冷
105-
每相105A AC， 風冷 （進口可控硅）
120-
每相120A AC， 風冷
162-
每相160A AC， 風冷 （進口可控硅）
200-
每相200A AC， 風冷
250-
每相250A AC， 風冷
273-
每相273A AC， 風冷 （進口可控硅）
320-
每相320A AC， 風冷
400-
每相400A AC， 風冷 （進口/國產可選擇）
570-
每相570A AC， 風冷 （進口可控硅）
800A-2000A 定制 （1000A以上外形柜式）
4．電流反饋.面板電流值顯示
(選件)
N
無
C
短路.斷線.過流保護和電流限制.恒流功能.電流顯示
5．通訊及模擬變送選件
（四種選擇只能選擇其中之一）
N
無
5
帶MODBUS RTU 通訊 485接口
4
模擬變送 4～20mA DC 負載阻抗 < 300Ω
6
模擬變送0～10V DC 負載電流 < 2 mA
6.特殊定制
0-9
訂貨時協商
備注：訂貨電流計算方式
●三相阻性負載：負載（KW）÷電壓÷√3=電流A×1.1=應選用調整器的額定電流A
●三相感性負載：負載（KW）÷電壓÷√3=電流A×1.5=應選用調整器的額定電流A
定貨例：LQ300A-380-105-CN 含義解釋：萬能輸入信號，電流容量105A(負載最大電流105A)，帶短 路保護、斷線保護，電源缺相、過熱、過流報警及電流限制功能。
